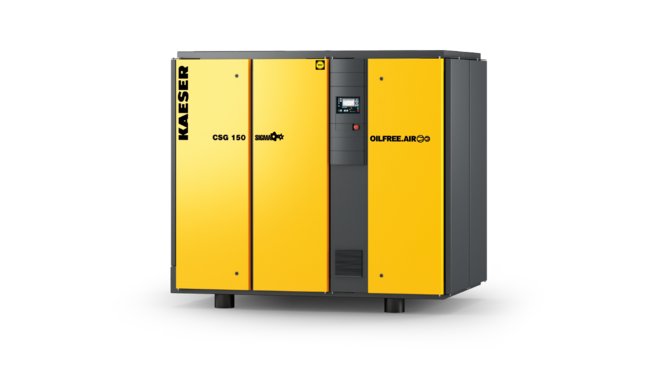

Ölfrei verdichtende Schraubenkompressoren mit Wasserkühlung


Kompakte Energiespar-Meister

Dank raffinierter sowie widerstandsfähiger Antriebs- und Kühlungslösungen erzielen wir äußerst niedrige Werte bei der Leistungsaufnahme.
Wenn Sie außerdem das Kaeser Wärmerückgewinnungssystem einsetzen, können Sie einen erheblichen Teil Ihrer Heizkosten einsparen. Lassen Sie sich von unseren Experten beraten!
Zusätzlich punkten unsere ölfrei verdichtenden Schraubenkompressoren mit Wasserkühlung in kleinen und niedrigen Kompressoren-Räumen – ihre kompakte Bauweise und der verhältnismäßig kleine Abluftkanal machen es möglich.

Ihre Vorteile

  • Besonders niedrige Druckluft-Austrittstemperatur:
    Das Rohrbündel der beiden Luft/Wasser-Wärmetauscher besteht aus hochwertigen hochwertigen Edelstahl Rohren mit eingewalztem Aluminium-Sternprofil zur optimalen Wärmeübertragung.
  • Weniger Kosten dank Wärmerückgewinnung:
    Dank Kaeser Wärmerückgewinnungssystem können bis zu 96 % der anfallenden Kompressorabwärme recycelt werden – etwa um Wasser auf bis zu 90 °C zu erhitzen!
  • Genial wartungsfreundlich:
    Die Luft/Wasser-Wärmetauscher der 1. und 2. Kompressorstufe sind in zwei separaten Gehäusen untergebracht und jeweils über große Wartungstüren optimal erreichbar.

Highlights unserer wassergekühlten CSG

Kleinere Stellfläche und ideale Kühlung

Schneeflockenprofil in allen luftführenden Rohren für eine optimale Kühlung.

Für eine perfekte Kühlung sind alle luftführenden Rohre mit dem innovativen Schneeflocken-Profil ausgestattet. Diese Neuentwicklung hat gleich mehrere Vorteile: So verfügt das Profil über eine 46 % höhere Wärmeübertragungsfläche. Das ermöglicht eine Verkürzung der Wärmetauscher um 10 % und damit eine Reduktion der Kompressorstellfläche um 19 %.

Optimale Kühlwassermenge

Die wassergekühlten CSG-Kompressoren sind mit Wasserregelventilen ausgestattet, die nach jedem Wärmetauscher die Wassermenge für jeden Verbraucher optimieren. Dadurch wird eine sparsame und nachhaltige Nutzung des Kühlwassers sichergestellt. Darüber hinaus verwendet KAESER dichtschließende Regelventile am Wasseraustritt. Wenn der Kompressor keine Kühlung benötigt - z. B. im Stand-by-Betrieb - wird der Wasserfluss gestoppt. Das Ergebnis ist eine effiziente Nutzung des Kühlwassers.

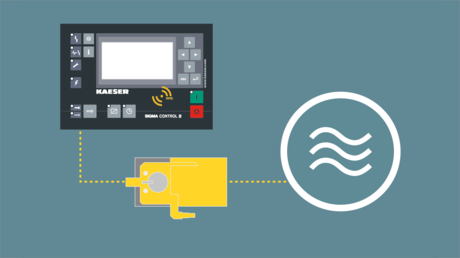

Wasserregelventile für eine effiziente und nachhaltige Nutzung des Kühlwassers.

Reduzierter Druckverlust

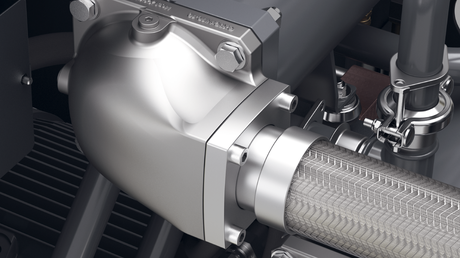

Reduzierter Druckverlust dank optimiertem Luftein- und -austritt.

Der strömungstechnisch optimierte Luftein- und -austritt sorgt für einen deutlich reduzierten Druckverlust. Darüber hinaus ist der Luftweg des Kühlers aus hygienischem Edelstahl gefertigt.



Die wassergekühlten ölfrei verdichtenden Schraubenkompressoren im Detail

Die Energieeffizienz ist oberstes Gebot
Sparen mit dem KAESER Life-Cycle Management

Anschaffungs- und Servicekosten eines Kompressors machen nur einen kleinen Teil seiner gesamten Lebenszykluskosten aus. Der Hauptanteil der Gesamtaufwendungen besteht aus Energiekosten. Als Druckluftsystemanbieter bieten wir Ihnen eine individuelle Planung perfekt auf Ihre Bedürfnisse angepasst, eine energieeffiziente Druckluftstation und einen zuverlässigen Service. Über die gesamte Lebensdauer Ihrer Druckluftstation stehen wir Ihnen als Partner zur Seite.

Effizienter und sicherer Betrieb
Kompressorsteuerung SIGMA CONTROL 2

Die integrierte Steuerung SIGMA CONTROL 2 koordiniert die Drucklufterzeugung und übernimmt den effizienten und sicheren Betrieb der Anlage und gewährleistet ein perfektes Zusammenspiel im Systemverbund. Alle relevanten Bauteile und Betriebszustände der Anlage werden überwacht und bewertet. Dem Betreiber stehen alle Möglichkeiten offen, die Anlagen auch an Leittechnik (SCADA) anzubinden.

Findige Lösungen im Detail

Faserfreie Pulsationsdämpfer

Faserfreier Pulsationsdämpfer

Wirkungsvoll, breitbandig und mit niedrigstmöglichem Druckverlust dämpft der neu entwickelte Pulsationsdämpfer unerwünschte Schwingungen. Seine faserfreie Konstruktion verhindert Kontaminationen der Druckluft.

Hochwirksamer Kondensatabscheider

Hochwirksamer Kondensatabscheider

Der neu entwickelte Kondensatabscheider scheidet dank strömungstechnisch optimiertem Design das anfallende Kondensat nach den Luftkühlern zuverlässig ab. Gleichzeitig ist sein Druckverlust minimal.

Massiv sparen durch Wärmerückgewinnung

Kompressorabwärme komfortabel nutzen

Mit integriertem Wärmerückgewinnungsmodul lässt sich die Kompressor-Abwärme sowohl für Warmluft-Raum- oder Prozessheizung als auch zum Erwärmen von Brauch- oder Prozesswasser bis zu 90 °C nutzen. So wird eine Amortisationszeit von unter einem Jahr erreicht.

Warmwasser bis zu +90 °C

Warmwasser bis zu +90 °C aus Wärmerückgewinnung

Die rückgewonnene Wärmeenergie lässt sich vielseitig einsetzen. Die Wärmerückgewinnung liefert bedarfsgerecht Warmwasser bis zu 90 °C.

Alles spricht für Abwärmenutzung

Maximale Wärmerückgewinnung bei Schraubenkompressoren.

Ein Kompressor wandelt die ihm zugeführte elektrische Antriebsenergie zu 100 Prozent in Wärmeenergie um. Davon stehen sage und schreibe bis zu 96 Prozent zur Wärmerückgewinnung bereit.

Trotz Wärmerückgewinnung höchstmögliche Verfügbarkeit

Höchstmögliche Verfügbarkeit durch optionalen internen Wasserkreislauf.

Werden Wartungsarbeiten am Wassersystem der Wärmerückgewinnung außerhalb des Kompressors durchgeführt, gewährleistet ein optional verfügbarer vollständiger interner Wasserkreislauf (mit Pumpe, Ausdehnungsgefäß, Sicherheitsventil, etc.) sicheren Kompressorbetrieb.

Sichere und bedarfsgerechte Wärmerückgewinnung

Kompressoren mit integrierter Wärmerückgewinnung sind zum Eigenschutz mit einem zweiten Wassersystem (Sekundärwasser-System) ausgestattet. Diese Trennung in Primär- und Sekundär-Wassersystem bietet die Gewähr für zuverlässige und sichere Druckluftversorgung bei optimaler Wärmerückgewinnung und eröffnet die Flexibilität je nach Wärmebedarf die Öl- und Mantelkühlung in die der Wärmerückgewinnung einzubeziehen oder abzukoppeln.

Optionen

Verschraubbare Maschinenfüße

  • mit dem Untergrund verschraubbare Maschinenfüße

Wärmerückgewinnung

  • integriertes Wärmerückgewinnungssystem aus parallel geschaltetem Röhrenwärmetauscher, Wärmetauscher (Wasser/Wasser), Pumpe, Ausdehnungsgefäß und Wasser-Regelventilen

Heißluftanschluss

  • direkte Nutzung der heißen Druckluft z. B. für warmregenerierende Adsorptionstrockner oder als heiße Prozessluft
  • Bei einigen Modellen kann die gewünschte Heißlufttemperatur in Grenzen geregelt werden.
Technische Daten CSG W

Grundausführung

ModellCSG 60 W CSG 75 W CSG 95 W
Betriebs­überdruck bar 6 8,6 11 6 8,6 11 6 8,6 11
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 6,99 5,79 4,93 8,41 7,3 6,31 10,08 8,96 7,67
max. Überdruck bar 6 8,6 11 6 8,6 11 6 8,6 11
Motor­nennleistung kW 37 45 55
Abmessungen
B x T x H mm 		2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960
Druckluft­anschlussDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Schalldruck­pegel dB(A) 65 66 67
Masse kg 2.500 2.550 2.550

ModellCSG 125 W CSG 150 W
Betriebs­überdruck bar 6 8,6 11 6 8,6 11
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 13,55 12,45 11,5 15,3 14,73 13,64
max. Überdruck bar 6 8,6 11 6 8,6 11
Motor­nennleistung kW 75 90
Abmessungen
B x T x H mm 		2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960
Druckluft­anschlussDN65 PN16 DIN DN65 PN16 DIN
Schalldruck­pegel dB(A) 68 69
Masse kg 2.550 2.800

SFC-Ausführung

ModellCSG 75 W SFC CSG 95 W SFC CSG 125 W SFC
Betriebs­überdruck bar 6 8,6 6 8,6 11 6 8,6 11
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 4,24 - 8,56 4,22 - 7,28 4,94 - 9,96 4,93 - 9,03 4,93 - 8,15 5,43 - 13,68 5,42 - 12,26 5,15 - 10,92
max. Überdruck bar 8,6 8,6 11 8,6 11
Motor­nennleistung kW 55 55 75 75
Abmessungen
B x T x H mm 		2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960
Druckluft­anschlussDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Schalldruck­pegel dB(A) 67 68 69
Masse kg 2.500 2.500 2.550 2.550

ModellCSG 150 W SFC
Betriebs­überdruck bar 6 8,6 11
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 5,44 - 16,4 5,42 - 14,82 5,41 - 13,6
max. Überdruck bar 6 8,6 11
Motor­nennleistung kW 90
Abmessungen
B x T x H mm 		2.200 x 1.530 x 1.960
Druckluft­anschlussDN65 PN16 DIN
Schalldruck­pegel dB(A) 70
Masse kg 2.600

RD-Ausführung

ModellCSG 60 W i.HOC CSG 75 W i.HOC CSG 95 W i.HOC
Betriebs­überdruck bar 6 8,6 11 6 8,6 11 6 8,6 11
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 6,99 5,79 4,93 8,41 7,3 6,31 10,08 8,96 7,67
max. Überdruck bar 6 8,6 11 6 8,6 11 6 8,6 11
Motor­nennleistung kW 37 45 55
Drucktaupunkt °C - - -
Abmessungen
B x T x H mm 		2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960
Druckluft­anschlussDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Schalldruck­pegel dB(A) 65 66 67
Masse kg 3.200 3.250 3.250

ModellCSG 125 W i.HOC CSG 150 W i.HOC
Betriebs­überdruck bar 6 8,6 11 6 8,6 11
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 13,55 12,45 11,5 15,3 14,73 13,64
max. Überdruck bar 6 8,6 11 6 8,6 11
Motor­nennleistung kW 75 90
Drucktaupunkt °C - -
Abmessungen
B x T x H mm 		2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960
Druckluft­anschlussDN65 PN16 DIN DN65 PN16 DIN
Schalldruck­pegel dB(A) 68 69
Masse kg 3.250 3.500

RD-SFC-Ausführung

ModellCSG 75 W SFC i.HOC CSG 95 W SFC i.HOC CSG 125 W SFC i.HOC
Betriebs­überdruck bar 6 8,6 6 8,6 11 6 8,6 11
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 4,24 - 8,58 4,22 - 7,28 4,94 - 9,96 4,93 - 9,03 4,93 - 8,15 5,43 - 13,69 5,42 - 12,26 5,15 - 10,92
max. Überdruck bar 8,6 8,6 11 8,6 11
Motor­nennleistung kW 55 55 75 75
Drucktaupunkt °C - - -
Abmessungen
B x T x H mm 		2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960
Druckluft­anschlussDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Schalldruck­pegel dB(A) 67 68 69
Masse kg 3.200 3.200 3.250 3.250

ModellCSG 150 W SFC i.HOC
Betriebs­überdruck bar 6 8,6 11
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 5,44 - 16,41 5,42 - 14,84 5,41 - 13,6
max. Überdruck bar 6 8,6 11
Motor­nennleistung kW 90
Drucktaupunkt °C -
Abmessungen
B x T x H mm 		2.900 x 1.530 x 1.960
Druckluft­anschlussDN65 PN16 DIN
Schalldruck­pegel dB(A) 70
Masse kg 3.300

Anbaukältetrockner

ModellABT 130 ABT 150
Leistungsaufnahme kW 1,38 1,35
Drucktaupunkt °C 3 3
KältemittelR-513A R-513A
Treibhauspotential631 631
Kühlmittelmenge kg 1,5 1,1
Masse Kältemittel als CO2 Äquivalent t 0,9 0,69
Hermetischer Kältekreislauf- -

Technische Daten DSG-2 W

Grundausführung

ModellDSG 140-2 W DSG 180-2 W DSG 220-2 W
Betriebs­überdruck bar 8 10 4 6 8 10 4 6 8 10
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
max. Überdruck bar 8 10 4 6 8 10 4 6 8 10
Motor­nennleistung kW 90 110 132
Abmessungen
B x T x H mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Druckluft­anschlussDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Schalldruck­pegel dB(A) 69 70 71
Masse kg 3.100 3.250 3.350

ModellDSG 260-2 W DSG 290-2 W
Betriebs­überdruck bar 4 6 8 10 4 6 8 10
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
max. Überdruck bar 4 8 10 8 10
Motor­nennleistung kW 160 200
Abmessungen
B x T x H mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Druckluft­anschlussDN80 PN16 DIN DN80 PN16 DIN
Schalldruck­pegel dB(A) 74 75
Masse kg 3.500 3.700

SFC-Ausführung

ModellDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Betriebs­überdruck bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
max. Überdruck bar 6 10 8,5 10 7 10
Motor­nennleistung kW 110 132 160
Abmessungen
B x T x H mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Druckluft­anschlussDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Schalldruck­pegel dB(A) 71 72 75
Masse kg 3.850 3.950 4.100

ModellDSG 290-2 SFC W
Betriebs­überdruck bar 4 6 8 10
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
max. Überdruck bar 8,5 10
Motor­nennleistung kW 200
Abmessungen
B x T x H mm 		3.435 x 1.750 x 2.060
Druckluft­anschlussDN80 PN16 DIN
Schalldruck­pegel dB(A) 76
Masse kg 4.300

RD-Ausführung

ModellDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Betriebs­überdruck bar 8 10 6 8 10 6 8 10
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
max. Überdruck bar 8 10 6 8 10 6 8 10
Motor­nennleistung kW 90 110 132
Drucktaupunkt °C -32 -36 -24 -33 -36 -24 -33 -36
Abmessungen
B x T x H mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Druckluft­anschlussDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Schalldruck­pegel dB(A) 69 70 71
Masse kg 4.200 4.350 4.450

ModellDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Betriebs­überdruck bar 6 8 10 6 8 10
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 26,1 26 22,9 28,55 28,5 26
max. Überdruck bar 8 10 8 10
Motor­nennleistung kW 160 200
Drucktaupunkt °C -25 -33 -36 -24 -33 -36
Abmessungen
B x T x H mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Druckluft­anschlussDN80 PN16 DIN DN80 PN16 DIN
Schalldruck­pegel dB(A) 74 75
Masse kg 4.600 4.800

RD-SFC-Ausführung

ModellDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Betriebs­überdruck bar 6 8 10 6 8 10 6 8 10
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
max. Überdruck bar 6 10 8,5 10 7 10
Motor­nennleistung kW 110 132 160
Drucktaupunkt °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Abmessungen
B x T x H mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Druckluft­anschlussDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Schalldruck­pegel dB(A) 71 72 75
Masse kg 4.950 5.050 5.200

ModellDSG 290-2 i.HOC SFC W
Betriebs­überdruck bar 6 8 10
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
max. Überdruck bar 8,5 10
Motor­nennleistung kW 200
Drucktaupunkt °C -25 -33 -36
Abmessungen
B x T x H mm 		4.270 x 1.750 x 2.060
Druckluft­anschlussDN80 PN16 DIN
Schalldruck­pegel dB(A) 76
Masse kg 5.400

Technische Daten FSG-2 W

Grundausführung

ModellFSG 300-2 W FSG 350-2 W FSG 420-2 W
Betriebs­überdruck bar 4 6 8 4 6 8 10 4 6 8 10
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
max. Überdruck bar 4 8 4 6 8 10 4 6 8 10
Motor­nennleistung kW 160 200 250
Abmessungen
B x T x H mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Druckluft­anschlussDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Schalldruck­pegel dB(A) 74 75 75
Masse kg 5.250 5.450 5.650

ModellFSG 450-2 W FSG 500-2 W FSG 520-2 W
Betriebs­überdruck bar 6 8 10 8 10 10
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 50,1 45,6 41,9 50 45,6 50
max. Überdruck bar 6 8 10 8 10 10
Motor­nennleistung kW 315 315 355
Abmessungen
B x T x H mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Druckluft­anschlussDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Schalldruck­pegel dB(A) 75 76 77
Masse kg 5.950 5.950 6.550

SFC-Ausführung

ModellFSG 420-2 SFC W FSG 500-2 SFC W FSG 520-2 SFC W
Betriebs­überdruck bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 12,95 - 48,53 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 15,48 - 50,77 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 15,48 - 50,77 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
max. Überdruck bar 10 10 10
Motor­nennleistung kW 250 315 355
Abmessungen
B x T x H mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Druckluft­anschlussDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Schalldruck­pegel dB(A) 76 77 78
Masse kg 6.250 6.700 7.300

RD-Ausführung

ModellFSG 300-2 i.HOC W FSG 350-2 i.HOC W FSG 420-2 i.HOC W
Betriebs­überdruck bar 6 8 6 8 10 6 8 10
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
max. Überdruck bar 8 6 8 10 6 8 10
Motor­nennleistung kW 160 200 250
Drucktaupunkt °C -22 -30 -22 -31 -35 -22 -31 -35
Abmessungen
B x T x H mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Druckluft­anschlussDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Schalldruck­pegel dB(A) 74 75 75
Masse kg 6.400 6.600 6.800

ModellFSG 450-2 i.HOC W FSG 500-2 i.HOC W FSG 520-2 i.HOC W
Betriebs­überdruck bar 6 8 10 8 10 10
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 50,1 45,6 41,9 50 45,6 50
max. Überdruck bar 6 8 10 8 10 10
Motor­nennleistung kW 315 315 355
Drucktaupunkt °C -22 -31 -35 -31 -35 -35
Abmessungen
B x T x H mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Druckluft­anschlussDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Schalldruck­pegel dB(A) 75 76 77
Masse kg 7.100 7.100 7.700

RD-SFC-Ausführung

ModellFSG 420-2 i.HOC SFC W FSG 500-2 i.HOC SFC W FSG 520-2 i.HOC SFC W
Betriebs­überdruck bar 6 8 10 6 8 10 6 8 10
Volumenstrom Gesamtanlage bei Betriebsüberdruck m³/min 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
max. Überdruck bar 10 10 10
Motor­nennleistung kW 250 315 355
Drucktaupunkt °C -25 -31 -35 -23 -30 -35 -23 -30 -35
Abmessungen
B x T x H mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Druckluft­anschlussDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Schalldruck­pegel dB(A) 76 77 78
Masse kg 7.400 7.850 8.450

Druckluft „Made in Germany“. Molkerei Ammerland expandiert mit Wärmerückgewinnung von KAESER.
Molkerei Ammerland:

Druckluft für die „Milchstraße“.

KAESER Trockenläufer und Kältetrockner sorgen in der Großmolkerei für die Steuerdruckluft der Transportbänder. Und Wärmerückgewinnungsmaßnahmen sparen bares Geld.

Referenzprojekt Molkerei Ammerland
Seite drucken
