Kompakt-Kältetrockner KRYOSEC bis 4,5 m³/min


Robuste Platzwunder für optimalen Feuchteschutz in allen Betriebsphasen

KRYOSEC-Kompakt-Kältetrockner* bestechen durch hochwertige Industriequalität "Made in Germany". Sie bieten zuverlässigen Feuchteschutz bis zu einer Umgebungstemperatur von +50 °C. Niedriger Druckverlust des Wärmetauschersystems aus Edelstahl und wartungsarmer Aufbau bürgen für wirtschaftlichen Betrieb. Platz finden sie dank ihrer kompakten Bauweise direkt am Einsatzort – unter Maschinenbühnen, unter Arbeitsplattformen oder sogar an der Wand (Serie TAH).

  • zuverlässig trockene Druckluft von 0,35 bis 4,5 m³/min
  • Betriebsdruck bis 16 bar
  • Optionen: elektrischer Kondensatableiter ECO-DRAIN und/oder elektronisches Thermostat für Warnung Drucktaupunkt – beide mit potentialfreien Alarmkontakten

Ihre Vorteile

  • Zuverlässiger Feuchteschutz:
    KRYOSEC Trockner kühlen feuchte Druckluft in einem hochwertigen Wärmetauschersystem aus Edelstahlplatten. Anfallendes Kondensat wird im integrierten Abscheider in allen Betriebsphasen effizient abgeschieden. Der elektronische Kondensatableiter ECO-DRAIN sorgt für zuverlässiges Ableiten des Kondensats.
  • Auch für hohe Umgebungstemperaturen:
    KRYOSEC Trockner entfeuchten auch bei anspruchsvollen Betriebsbedingungen zuverlässig. Dazu tragen großzügig dimensionierte Wärmetauscher- und Kältemittelverflüssigerflächen sowie die definierte Kühlluftführung entscheidend bei.
  • Normgerechte Industriequalität:
    KRYOSEC Trockner erfüllen die für Maschinen einzuhaltenden Sicherheitsanforderungen (EN 60204-1). Dazu gehören ein absperrbarer An/Aus-Schalter sowie die integrierte Netztrenneinrichtung. Dank hochwertiger Verarbeitung und kompakter Bauweise eignen sie sich zudem ideal für die gezielte dezentrale Installation – etwa an Produktions- und Bearbeitungsmaschinen, die auf hochwertig aufbereitete Druckluft angewiesen sind.

* Diese Kältetrockner-Serie enthält das fluorierte Treibhausgas R-513A.

Die ideale Ergänzung: der AQUAMAT-Öl-Wasser-Trenner
Öl-Wasser-Trenner Aquamat i.CF60

Unser Tipp: Kondensat vor Einleitung in die Kanalisation mit AQUAMAT-Öl-Wasser-Trennern rechtskonform und preiswert aufbereiten.



Produktdetails

Ausstattung

Kältekreislauf

  • Kältekreislauf bestehend aus Kolbenkompressor
  • Lüfter-Verflüssiger Baugruppe
  • Filtertrockner
  • Kapillare
  • isoliertem Luft/Luft- und Luft/Kältemittel-Wärmetauscher mit integriertem Kondensatabscheider aus Edelstahl (kupfergelötet)
  • Heißgas-Bypass-Regler

Kondensatableitung

Elektronisch gesteuerter Kondensatableiter ECO-DRAIN 30
  • elektronisch gesteuerter Kondensatableiter ECO-DRAIN 30 mit Kugelhahn im Kondensatzulauf inkl. Isolierung kalter Oberflächen

Elektrik und Anzeigen

  • mechanische Taupunkt-Trendanzeige
  • elektrische Ausrüstung nach EN 60204-1: absperrbarer Hauptschalter mit integrierter Netz-Trenneinrichtung

Gehäuse

Kompakt-Kältetrockner KRYOSEC – Geringe Bauhöhe, Wandmontage möglich.
  • pulverbeschichtetes Anlagengehäuse mit abnehmbarer Haube und Maschinenfüßen
  • vorbereitet für Wandaufhängung (nur Serie TAH)

Anschlüsse

  • Ausführung inklusive zugentlastetem Netzanschlusskabel (ohne Stecker)
  • intern verdrahtet
  • Schottverschraubung zur Anbindung der externen Kondensatableitung

Dokumentation

  • inklusive Betriebsanleitung und CE-Konformitätserklärung (EU-Version)

Optional: Potentialfreier Kontakt "Warnung Drucktaupunkt"

  • zusätzliche Ausstattung mit elektronischem Thermostat mit potentialfreiem Ausgang
  • im Anlageninnern messbereit montiert
  • Signal bauseits direkt am Ausgang abgreifbar
  • zugehörige obere und untere Schaltgrenzen einstellbar

Optional: Kondensatableiter inkl. potentialfreiem Kontakt

  • alternative Ausstattung mit elektronischem Kondensatableiter ECO-DRAIN 31 mit potentialfreiem Alarmkontakt
  • Signal direkt am Ableiter abgreifbar
Aufbau und Funktion

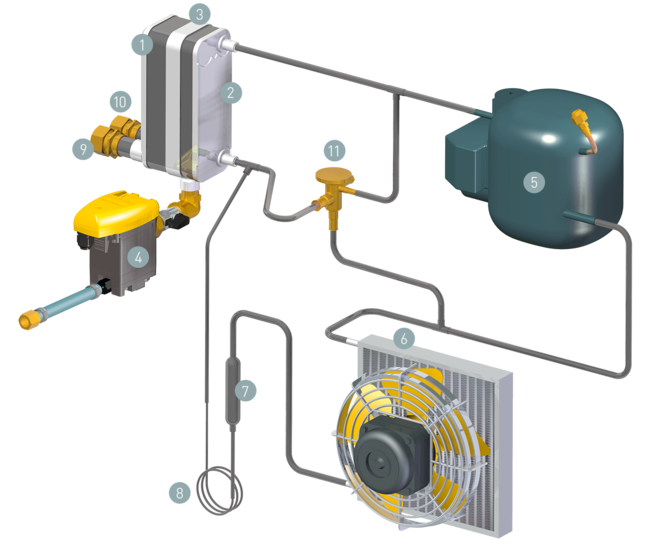

Aufbauschema der Kompakt Kältetrockner TAH und TCH
  1. Luft/Luft-Wärmetauscher
  2. Luft/Kältemittel-Wärmetauscher
  3. Kondensatabscheider
  4. Kondensatableiter
  5. Kältemittelkompressor
  6. Kältemittelverflüssiger mit Lüfter (luftgekühlt)
  1. Filtertrockner
  2. Kapillarrohr (Kältemittelverdampfung und ‑abkühlung)
  3. Drucklufteintritt
  4. Druckluftaustritt
  5. Heißgas-Bypass-Regler
Technische Daten TAH

Grundausführung

ModellTAH 5 TAH 7 TAH 10
Volumenstrom m³/min 0,35 0,6 0,8
Druckverlust bar 0,05 0,13 0,15
Elektrische Leistungsaufnahme bei 100 % Vol. kW 0,2 0,2 0,28
Betriebs­überdruck bar 3 - 16 3 - 16 3 - 16
Umgebungstemperatur °C 3 - 50 3 - 50 3 - 50
Eintrittstemperatur °C 60 60 60
KältemittelR-513A R-513A R-513A
Masse kg 24 24 26
Abmessungen
B x T x H mm 		386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
Druckluft­anschlussG ½ G ½ G ½
Anschluss KondensatablassG ¼ G ¼ G ¼
Elektrische Versorgung230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Masse Kältemittel kg 0,14 0,19 0,21
Masse Kältemittel als CO2 Äquivalent t 0,09 0,12 0,13
Hermetischer Kältekreislauf● ● ●

Technische Daten TBH

Grundausführung

ModellTBH 14 TBH 16 TBH 23
Volumenstrom m³/min 1,2 1,6 2,2
Druckverlust bar 0,22 0,24 0,23
Elektrische Leistungsaufnahme bei 100 % Vol. kW 0,36 0,45 0,57
Betriebs­überdruck bar 3 - 16 3 - 16 3 - 16
Umgebungstemperatur °C 3 - 50 3 - 50 3 - 50
Eintrittstemperatur °C 60 60 60
KältemittelR-513A R-513A R-513A
Masse kg 33 38 46
Abmessungen
B x T x H mm 		462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
Druckluft­anschlussG ½ G ½ G 1
Anschluss KondensatablassG ¼ G ¼ G ¼
Elektrische Versorgung230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Masse Kältemittel kg 0,29 0,44 0,49
Masse Kältemittel als CO2 Äquivalent t 0,18 0,28 0,31
Hermetischer Kältekreislauf● ● ●

Technische Daten TCH

Grundausführung

ModellTCH 27 TCH 33 TCH 36
Volumenstrom m³/min 2,6 3,15 3,5
Druckverlust bar 0,18 0,19 0,21
Elektrische Leistungsaufnahme bei 100 % Vol. kW 0,6 0,8 1,08
Betriebs­überdruck bar 3 - 16 3 - 16 3 - 16
Umgebungstemperatur °C 3 - 50 3 - 50 3 - 50
Eintrittstemperatur °C 60 60 60
KältemittelR-513A R-513A R-513A
Masse kg 56 66 69
Abmessungen
B x T x H mm 		640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
Druckluft­anschlussG 1 G 1¼ G 1¼
Anschluss KondensatablassG ¼ G ¼ G ¼
Elektrische Versorgung230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Masse Kältemittel kg 0,62 0,74 0,95
Masse Kältemittel als CO2 Äquivalent t 0,39 0,47 0,6
Hermetischer Kältekreislauf- - -

ModellTCH 45
Volumenstrom m³/min 4,5
Druckverlust bar 0,18
Elektrische Leistungsaufnahme bei 100 % Vol. kW 1,33
Betriebs­überdruck bar 3 - 16
Umgebungstemperatur °C 3 - 50
Eintrittstemperatur °C 60
KältemittelR-513A
Masse kg 75
Abmessungen
B x T x H mm 		640 x 663 x 609
Druckluft­anschlussG 1¼
Anschluss KondensatablassG ¼
Elektrische Versorgung230 V / 1 / 60 Hz
Masse Kältemittel kg 1,03
Masse Kältemittel als CO2 Äquivalent t 0,65
Hermetischer Kältekreislauf-
