Energiespar-Kältetrockner SECOTEC von 45 bis 98 m³/min

Die hohe Raumersparnis reduziert Kosten für Planung und Installation. Stabiler Drucktaupunkt sowie materialschonender und energiesparender Betrieb dank der optimalen Anlagenkühlung.

Innovation:

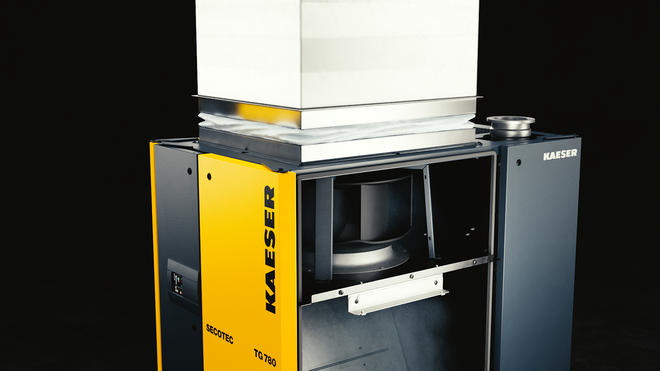

• Der frequenzgeregelte Radiallüfter führt lastabhängig die anfallende Abwärme des Kältetrockners über den Kühlluftstrom ab.
• Der Radiallüfter ermöglicht – dank ausreichender Restpressung – eine direkte Anbindung typischer Abluftkanäle an den Kältetrockner.
• Die besonders energieeffiziente Dimensionierung des Radiallüfters zeigt sich auch in den äußerst geringen Leistungsbedarfen der SECOTEC TG Kältetrockner.
• Ein thermischer Kurzschluss – verursacht durch das Wiederansaugen von warmer Abluft als Kühl-Luft – wird sicher vermieden.
• Im Vergleich zur bisherigen Lüftungstechnik mit Ablufthutzen und zusätzlichem Stützlüfter: Das unnötige Absaugen von Raumluft entfällt. Dies minimiert den Abluftstrom und somit den erforderlichen Kanalquerschnitt. Der Stützlüfter wird damit überflüssig.
• Die autarke Abluftregelung und die hohe Restpressung ermöglichen den Anschluss an den Sammelkanal für Kompressoren.

Der Einsatz geringer Mengen des zukunftssicheren Kältemittels R-513A schafft Versorgungssicherheit für Instandhaltungen über die gesamte Lebensdauer der Kältetrockner hinweg.

Innovation:

• Der Gebrauch von Treibhausgasen wird weltweit immer strenger reglementiert. Der Einsatz äußerst kompakter Wärmetauscher – wie SECOPACK LS und Microchannel-Verflüssiger – reduziert den Kältemittelbedarf erheblich.
• Das Treibhauspotenzial des Kältemittels R-513A ist im Vergleich zu den bislang in Kältetrocknern eingesetzten Stoffen erheblich geringer.
• R-513A ist gleichwertig zu R-134a. Es ist weder toxisch noch brennbar.

1. Druckluft-Eintritt
2. Kondensat-Austritt
3. Kältemittel-Eintritt (kalt)
4. Kältemittel-Austritt (warm)
5. Wärmetransport
6. Druckluft-Austritt

Materialschonende Betriebsweise, stabiler Drucktaupunkt und hohe Energieeffizienz in allen Lastphasen.

Optimierung:

• Die Serie SECOTEC TG kombiniert das Wärmetauscher-System SECOPACK LS mit Latentwärme-Speicher mit bis zu drei parallel angeordneten Kältemittelkompressoren. Diese sind lastabhängig rollierend geschaltet.
• Die daraus resultierende Entlastung des Kältespeichers macht es möglich, diesen noch kompakter auszuführen.
• Dank des leistungsfähigen Kältespeichers kann eine stufenlose und effiziente Anpassung der Kälteleistung im Teillastbetrieb erzielt werden.
• Materialschonender Betrieb durch begrenzte Schalthäufigkeit der Kältemittelkompressoren.
• Die serienmäßige Steuerung SIGMA CONTROL SMART ermittelt den Wert für die tatsächliche elektrische Leistungsaufnahme.

Minimaler Aufwand für Wartung, Prüfung und Dokumentation.

Innovation:

• Anders als der typische Axiallüfter, ist der Radiallüfter für die gesamte Standzeit der Anlage ausgelegt.
• Der Kondensatabscheider des SECOPACK LS kommt ohne Filterelemente aus. Es ist lediglich die Serviceunit des serienmäßigen Kondensatableiters ECO-DRAIN zu wechseln.
• Weitere Wartungsteile sind nicht vorhanden.
• Kältemittel R-513A: Geringe Füllmengen und das niedrige Treibhauspotenzial bilden eine kostengünstige Basis zur Erfüllung nationaler Betreiberpflichten. So entfallen für den SECOTEC TG Dichtheitsprüfungen mit aufwendigen Dokumentationspflichten gemäß der europäischen Verordnung für F-Gase (EU 517/2014) komplett. Jedoch wird geraten, einmal im Jahr eine Inspektion durch eine zertifizierte Fachkraft durchführen zu lassen.

SECOTEC-Kältetrockner erzielen bei Volllast effizient einen stabilen Drucktaupunkt von bis zu +3°C. Auch im Teillastbetrieb ist der Drucktaupunkt dank der geringen Schwankungsbreite deutlich stabiler als bei herkömmlichen Kältetrocknern.

Mit schaltenden Betriebsmodi und ohne zusätzlichen Kältespeicher nutzen herkömmliche Kältetrockner das Material ihres Wärmetauschers als Kältespeicher. Kältekompressoren und Lüftermotoren dieser Trockner müssten daher deutlich häufiger ein- und ausgeschaltet werden, um die erforderliche Kälteleistung konstant bereit zu stellen.

Um Schalthäufigkeit und Verschleiß zu verringern, setzt der Kältekreislauf daher häufig erst bei deutlich höheren Drucktaupunkten wieder ein. Die resultierenden Drucktaupunkt-Schwankungen verschlechtern das Trocknungsergebnis. Das ist riskant, denn Korrosion kann schon bei einer relativen Druckluft-Feuchte von mehr als 40 % beginnen, nicht erst bei Kondensatanfall.

SECOTEC-Kältetrockner arbeiten hingegen aufgrund der hohen Kältespeicherkapazität besonders materialschonend. Ist der Speicher einmal geladen, können Kältekompressor und Lüftermotor deutlich länger ausgeschaltet bleiben, ohne die Drucktaupunkt-Stabilität zu beeinträchtigen.

Effiziente Speicher-Regelung bis 98 m³/min auf einer Stellfläche von nur 1,7 m². Dies ermöglicht besonders flexible Planungsmöglichkeiten und eine raumsparende Installation.

Innovation:

• Das kompakte Kältespeicher-Konzept ist die Basis für die geringen Abmessungen des SECOTEC TG.
• Die Abmessungen betragen gerade einmal 1025 x 1620 x 2130 mm.
• Die Rückseite kann als Wandseite (Wandabstand 200 mm) genutzt werden.
